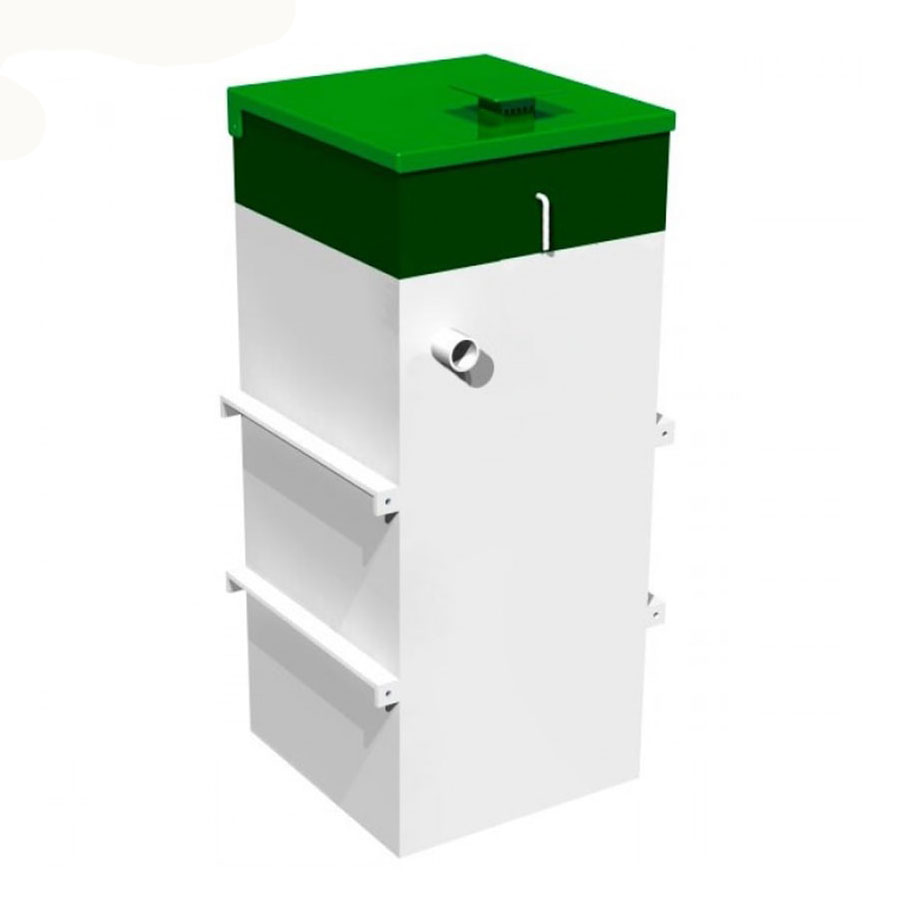

Септик Юнилос Астра-5
Технические характеристики
| Производитель | СБМ-Групп |
| Назначение | для бани |
| Наименование | АСТРА-5 |
| Условное количество пользователей | до 5 |
| Производительность компрессора | 1000 |
| Размер, Д*Ш*В мм | 1030*1120*2440 |
| Вес, кг | 250 |
| Энергопотребление | 1,6 кВт/сутки |
| Максимальный залповый сброс, л | 250 |
| Модель | АСТРА |
| Вид сброса | самотёчный |
| По типу проживания | постоянное |
| Глубина входящей трубы мм | 450-850 |
| Число компрессоров | 1 |
| Эффективность очистки | 98% |
| Мощность компрессора | 20 Вт |
| Материал корпуса | полипропилен |
| Производительность м3/в сутки | 60 л/мин |
| Грунт | любой |
| Глубина залегания | 60 см |
| Откачка ила | нет |
| Возможность засоров | да |
| Количество раковин | 3 |
| Количество унитазов | 2 |
| Консервация на зиму | да |
| Утепленная крыша | нет |
| Количество душ/ванных | 1 |
| Гарантия производителя | 1 год |
Комплектация
Септик Юнилос Астра 5 доставляется полностью в готовом виде в следующей комплектацией:
- корпус септика;
- эрлифт (главный насос);
- компрессор;
- циркуляционный насос;
- насос-рециркулятор;
- датчик уровня;
- фильтр крупных фракций;
- малый успокоитель;
- пленочный мембранный аэратор.
По желанию оборудование может быть укомплектовано дополнительными устройствами, к примеру, аварийной сигнализацией. Это поплавок в приемной камере, который при превышении допустимого уровня, отправляет предупредительный сигнал в лампу, помещенную во влагозащитный корпус. Лампа аварийной сигнализации устанавливается в визуально-доступном месте для удобства контроля работы системы.
Особенности Астра 5
В стандартной конфигурации септик Юнилос Астра 5 представляет собой очистное сооружение в водонепроницаемом корпусе. Производительность системы – 1 м3/сутки, что позволяет полноценно обслуживать жилой дом, в котором проживают до 5 человек. Септик отличается высокой степенью очистки (98%), поэтому воду можно отводить в водные объекты или почву. Кроме того, система обеспечивает полное отсутствие запахов от канализационных стоков.
Благодаря достаточно небольшому весу конструкции 250 кг спецтехнику для транспортировки и монтажа септика можно не привлекать. Рекомендуется устанавливать очистную систему в почву с хорошей проницаемостью, к примеру, супесь или песок.
Труба, входящая в емкость септика, должна быть заглублена в землю на глубину 0,45-0,85 м, а отводящая очищенные воды может быть расположена на расстоянии в 0,85 м от поверхности грунта. Срок службы септика Астра 5 – более 50 лет.
Модификации септика
| Характеристики | Астра 5 | Астра 5 Миди | Астра 5 ПР | Астра 5 Лонг | Астра 5 Лонг ПР |
|---|---|---|---|---|---|
| Глубина залегания подводящей трубы, см | 85 | 100 | 85 | 150 | 150 |
| Тип сброса | самотечный | самотечный | принудительный | самотечный | принудительный |
| Габаритные размеры, ДхШхВ, см | 103х112х244 | 103х112х285 | 103х112х244 | 116x100х308 | 116x100х308,5 |
| Вес, кг | 250 | 270 | 250 | 300 | 285 |
Принцип работы Юнилос Астра 5
- Сточные бытовые воды из канализации по подводящему трубопроводу поступают в приемный резервуар, где стоки усредняются по качественному составу. Конструкция станции очистки Астра 5 позволяет принимать залповый сброс объемом 250 л без ухудшения показателей работы всей системы. Активный ил, содержащийся в уравнительном резервуаре, сразу же начинает взаимодействовать с органическими веществами, содержащимися в сточных водах, запуская процесс первичной биологической очистки. На этом же этапе в уравнительном резервуаре отфильтровываются частички твердого мусора и задерживаются другие загрязняющие частицы.
- Канализационные стоки из приемного резервуара, прошедшие этап предварительной очистки через главный насос, перемещаются в аэротенк, где начинается процесс интенсивной фильтрации с помощью активного ила. Аэротенк может работать в двух режимах: нитрификации (активное перемешивание вод и насыщение кислородом) и денитрификации (останавливается процесс перемешивания вод и подача воздуха). Чередуя эти режимы, можно проводить более глубокую биологическую очистку канализационных стоков, уменьшая количество вредных примесей.
- Из аэротенка смесь чистой воды и ила с помощью циркуляционного насоса поступает во вторичный отстойник через успокоитель, где производится отделение от воды твердых частиц ила, который оседает на дно и через специальное отверстие перемещается обратно в аэротенк. Чистая вода через отводящий трубопровод покидает септик. Если во вторичном отстойнике на воде имеется жировая пленка, она удаляется с помощью жироудалителя.
- Когда в резервуар не поступают канализационные стоки, септик функционирует в автономном режиме, постоянно циркулируя воду по системе. Датчик уровня воды, установленный в уравнительном резервуаре, подает сигнал блоку управления в момент, когда главный насос откачивает воду до минимального уровня. Блок управления подает сигнал электромагнитному клапану, который направляет воздух в контур обратной фазы.
Принцип работы в обратном режиме
При переходе в такой режим приостанавливается подача кислорода и перемешивание вод, активный ил оседает на дне, запускается процесс денитрификации. Главный насос начинает откачивать активный ил в стабилизатор из аэротенка. При попадании в резервуар смеси ила и воды более тяжелые частицы оседают в стабилизаторе, остальное возвращается в уравнительный резервуар. При повышении уровня жидкости в уравнительном резервуаре срабатывает датчик уровня и переводит станцию очистки в прямую фазу. Клапан также перенаправляет поток воздуха на распределитель прямой фазы. Запускается процесс нитрификации и останавливается процесс откачки ила. В таком режиме септик будет работать до момента, пока в резервуар не станут поступать бытовые стоки из системы канализации.
Порядок монтажа септика
- Рытье котлована в соответствии со схемой монтажа.
- Засыпка и утрамбовка подстилочного слоя.
- Установка септика в котлован. Выравнивание строго по уровню.
- Подготовка траншей для кабелей и подводящих/отводящих труб.
- Врезка и герметизация труб, монтаж кабелей.
- Утепление корпуса септика. Материал для утепления и его толщина зависят от климатических условий в регионе, где производится монтаж.
- Засыпка котлована землей до уровня подводящей трубы. В песке не должно быть камней, щебня или гравия. Одновременно осуществляется заполнение резервуара чистой водой до специальной отметки.
- Подключение станции очистки к источнику питания в соответствии со схемой монтажа и проверка работоспособности системы.
- Ввод станции в эксплуатацию.
- Работы по оформлению территории в зоне установки септика.
При установке септика Юнилос Астра 5 рекомендуется соблюдать следующие правила:
- Крышка септика (с петлями) должна возвышаться над землей на 18-20 см. Заглублять станцию очистки ниже уровня земли не допускается, чтобы не допустить попадания в резервуар воды с поверхности. Кроме того, необходимо обеспечить доступ воздуха для забора компрессором.
- Отвод воздуха из системы должен осуществляться через фановый стояк.
- Подводящий трубопровод необходимо спроектировать максимально прямым, чтобы избежать засоров, иначе потребуется устройство поворотных колодцев, что повлечет дополнительные траты.
- Резервуар станции всегда должен быть заполнен водой, чтобы избежать сдавливания грунтом и «всплытия».
Монтажные схемы
Способы отвода очищенной воды
В зависимости от наличия в конструкции насоса для отвода воды, а также типа грунта в месте монтажа станции очистки выбирают способ отвода очищенной воды из системы. Так как септик Астра 5 не имеет насоса и предполагает самотечный отвод воды.
Отведение воды самотеком возможно, если почва, в которую устанавливается септик, имеет хорошую проницаемость (супесь или песок). Если грунт плохо проницаем (глина, суглинок), то для отведения очищенной воды необходимо использовать накопительный колодец, откуда вода будет принудительно откачиваться с помощью насоса.
Принудительный отвод очищенных вод рекомендуется при невозможности отводить воду самотеком, т.е. в почве с низкой проницаемостью (плывун, суглинок, глина). Отвод воды осуществляется в водные объекты, ливневую канализацию или на рельеф. Температура отведенной воды – 10-15⁰С, что позволяет отводить воду на рельеф даже зимой при отрицательных температурах воздуха.
Септик Астра 5 с самотечной системой водоотведения можно переоборудовать для принудительного водоотведения – достаточно установить насос для откачивания воды.
